Nima uchun bizni tanlaysiz?
Professional jamoa
Liaoning Pengcheng Cable Co., Ltd. 1990 yilda tashkil etilgan. Kompaniyaning Ar-ge guruhi sanoatdagi tajribali kabel mutaxassislaridan iborat bo'lib, mustaqil ravishda turli xil yuqori texnologiyali maxsus kabel mahsulotlarini ishlab chiqdi.
Murakkab uskunalar
Pengcheng Kabelda bir qator xalqaro ilg'or ishlab chiqarish liniyalari, zamonaviy zavodlar, integratsiyalashgan sim va kabel ishlab chiqarish korxonalarining sanoat parklari mavjud.
Sifat nazorati
Kompaniyaning mahsulotlari ISO9001/IATF16949 sifat menejmenti tizimi sertifikatidan, ISO14001 atrof-muhitni boshqarish tizimi sertifikatidan, ISO45001 mehnat salomatligi va xavfsizligi boshqaruv tizimi sertifikatidan, ISO10012 o'lchovlarni boshqarish tizimi sertifikatidan va boshqa 8 ta asosiy boshqaruv tizimi sertifikatlaridan o'tgan.
Bir martalik yechim
Kompaniya asosan egiluvchan mineral izolyatsiyalangan yong'inga chidamli kabellar, slyuda kamarli mineral izolyatsiyalangan gofrirovka qilingan mis qoplamali kabellar va yangi yuqori o'tkazuvchanlik 8000 seriyali bosimga qarshi va siqilishga chidamli alyuminiy qotishma yadroli qulflangan zirhli quvvat kabellarini tadqiq qilish va ishlab chiqish va ishlab chiqarishga sodiqdir. shuningdek, halogensiz past tutunli olovga chidamli kabellar va oddiy sim va kabel va boshqa to'liq spetsifikatsiyali yuqori sifatli kabel mahsulotlari tizimini tadqiq qilish va ishlab chiqish, loyihalash, ishlab chiqarish, marketing va xizmat ko'rsatish.

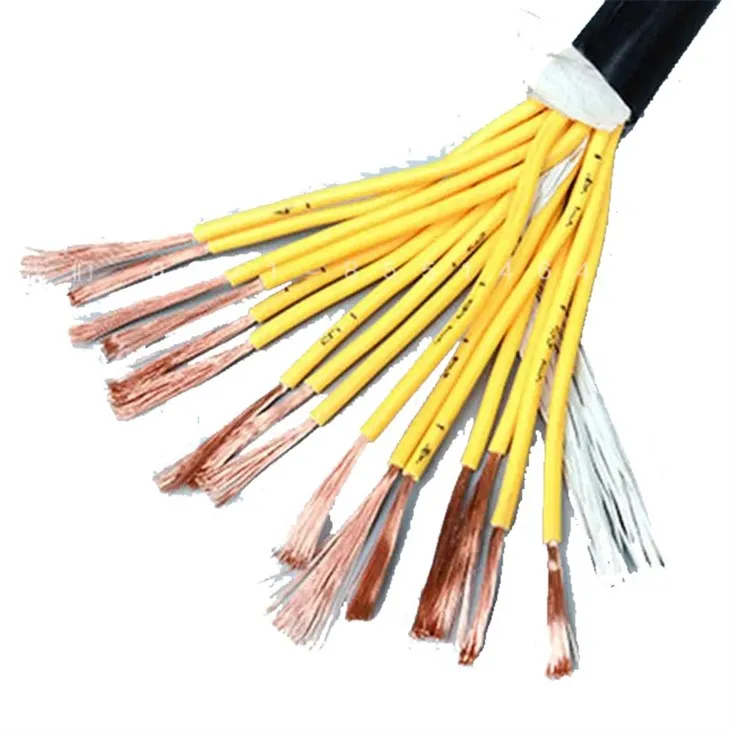

Boshqaruv paneli simlari avtomatlashtirish va asbobsozlik ilovalarida ishlatiladigan ko'p o'tkazgichli kabellardir. boshqaruv paneli simlari avtomatlashtirilgan jarayonlarning uzatilishini o'lchashi va tartibga solishi mumkin. boshqaruv paneli simlari ko'pincha UL va / yoki CSA nominaliga ega.
PVX yoritishni boshqarish kabeli
PVX yoritishni boshqarish kabeli, PVX izolyatsiyalangan PVX qoplamali boshqaruv kabeli. k: Boshqaruv kabeli, birinchi v: Izolyatsiya materiali polivinilxlorid, ikkinchi v: Qoplama materiali polivinilxlorid, p: Himoyalangan kabel, kabelda metall ekran qatlami qatlami mavjud.
Yoritishni boshqarish kabeli 2.5 Sy kabeli
KVV boshqaruv kabelining texnik xususiyatlari modeli texnik parametrlari
● Nominal quvvat chastotasi kuchlanishi Uo/U 450/750V.
● Kabel o'tkazgichining ruxsat etilgan uzoq muddatli ish harorati 70 daraja .
Moslashuvchan boshqaruv kabeli
Tekshirish kabelining yadrosi mis yadrosi, nominal kesimi 2,5 mm2 va undan past, 2 ~ 61 yadro; 4 ~ 6mm2,2 ~ 14 yadro; 10mm2,2 ~ 10 yadro. Tekshirish kabelining ish harorati: Kauchuk izolyatsiyasi 65 daraja, PVX izolyatsiyasi 70 daraja va 105 daraja ikki daraja.
KYJY boshqaruv kabeli past kuchlanishli olovga chidamli mis yadroli o'zaro bog'langan izolyatsiyalangan po'lat lenta zirhli PVX qoplamali boshqaruv kabelidir. KYJY boshqaruv kabeli GB/T9330.3-2008 standartiga muvofiq ishlab chiqariladi.
Yong'inga chidamli boshqaruv simi
Yong'inni nazorat qilish kabeli, XLPE tipidagi o'zaro bog'langan polietilen, yadro simli o'ralgan sintetik kabel, asosiy sim rangi GB/T 5023.1 ga mos keladi, nominal kuchlanish 450/750V yotqizish harorati 0 darajadan past bo'lmagan.
4 yadroli boshqaruv kabeli, byj boshqaruv kabeli nominal kuchlanish 450/750V polivinilxlorid niqobi ostida, XLPE tipidagi o'zaro bog'langan polietilen, yadro simli buralgan sintetik kabel, GB / T 5023.1 va JB / T 8734.1 afzal qilingan xromatografik tanlovga mos keladigan yadro sim rangi uchun javob beradi.
Tekshirish kabeli PVX izolyatsiyalangan va PVX qoplamali boshqaruv kabeli bo'lib, sanoat va tog'-kon korxonalari, energiya va transport bo'limlari uchun 450/750 voltdan past bo'lgan AC nominal kuchlanish uchun liniyalarni boshqarish, himoya qilish va boshqa holatlar uchun mos keladi.
4 yadroli ekranlangan boshqaruv kabeli, nominal kuchlanish 45 0/750V ish harorati 70 darajadan yuqori emas, o'rnatish harorati 0 darajadan past emas.
Tekshirish va asboblar kabeli o'rtasidagi farq asosan ishlatiladi. Qattiq yoki torli bo'lishi mumkin. Qadimgi "yaxshi kunlarda" boshqaruv paneli simlari (motorlar uchun) vosita starterlari uchun zarur bo'lgan katta oqimlarni boshqarish uchun asboblar kabellariga qaraganda kattaroq simga ega bo'lishi kerak edi. Ular odatda vintli terminallar ostida tugatilgan va qattiq sim bu tugatishni osonlashtiradi.
Asbob kabellari kichikroq diametrli va ko'pincha moslashuvchan bo'lgan simli simdan qilingan. Bugungi kunda, elektron starter boshqaruvlaridan ko'proq foydalanish bilan, asosan, kattaroq diametrli simga muhtoj bo'lgan kommutator (to'sar) boshqaruv simlari.
2 turdagi boshqa farq shundaki, asboblar kabeli odatda ekranlangan (ekranlangan), o'ralgan juftlikdir. Ushbu konstruktsiya asboblar uchun noto'g'ri ko'rsatkichlarni keltirib chiqaradigan "o'zaro bog'lanish" (induktiv ulanish) ni minimallashtirishga xizmat qiladi. 125 VDC, 110 VAC yoki 220 VAC darajalarida ishlaydigan boshqaruv paneli simlari odatda bunga qarshi edi va shuning uchun ekranlashni talab qilmadi.
Bugungi kunda nazorat signallari 24 VDC da ishlaganda, ular uchun himoyalangan o'ralgan juftlik konstruktsiyasi ham tavsiya etiladi.
Siz hali ham darajani ajratishda ehtiyot bo'lishingiz kerak, ammo past shahar kuchlanishlari (maksimal 28 V), qarshilik yuklari va ekranlangan o'ralgan juft kabellardan foydalansangiz, boshqaruv va asboblar yadrolarini bitta kabelga birlashtirishingiz mumkin. kerak. (Ularni alohida saqlash yaxshi amaliyotdir.) Shuningdek, siz induktiv yuklarni (masalan, solenoidlar va o'rni) asboblardan alohida saqlashingiz kerak, chunki ular quvvatsizlantirilganda yuqori induktiv kuchlanish hosil qilishi mumkin.
Siz hali ham maksimal oqimni boshqarish uchun etarli va maksimal kuchlanish uchun izolyatsiyalangan sim o'lchamini tanlashingiz kerak.
Quvvat uchun boshqaruv paneli simidan foydalana olasizmi?
Boshqaruv paneli simlari elektr energiyasini energiya tizimining quvvat taqsimlash nuqtasidan turli xil elektr jihozlarining quvvat ulanish liniyalariga to'g'ridan-to'g'ri uzatadi, elektr quvvat kabellari asosan kuchli elektr energiyasini ishlab chiqarish, taqsimlash, uzatish, transformatsiya qilish, va elektr ta'minoti liniyalari va u orqali o'tadigan oqim katta. Elektr quvvat kabeli energiya tizimining asosiy liniyasida katta funktsiyali elektr energiyasini uzatish va tarqatish uchun ishlatiladi.
Boshqaruv paneli simlari qat'iy sifat kafolati va sifat nazorati jarayonlariga muvofiq ishlab chiqariladi. Oldindan belgilangan vaqt oralig'ida xizmat ko'rsatishga qaratilgan boshqaruv paneli simlari butun umr davomida mukammal ishlaydi.
Boshqaruv paneli simlarining afzalliklari quyidagilardan iborat:
● Yengil
● Har qanday tuzilishga mos keladigan moslashuvchanlik
● Mexanik samaradorlik
● Bir nechta sektorlar uchun foydali
● Interferentsiyaga qarshi ishlash
● Uzoq xizmat muddati
● Aşınmaya bardoshli xarakteristikasi
● Korroziy bo'lmagan material
Boshqaruv paneli simlarining har xil turlari mavjud bo'lsa-da, ularning ko'pchiligi shunga o'xshash qurilishga ega. Ular ettita alohida sim to'plamidan iborat. Boshqaruv paneli simining markazida bitta simli to'plam joylashgan bo'lib, u boshqa oltita sim to'plami bilan o'ralgan.
Boshqaruv paneli simlarining ko'p turlari po'latdan yasalgan. Aytgancha, ularning ba'zilari karbonli po'latdan, boshqalari esa zanglamaydigan po'latdan yasalgan. Karbonli po'latdan yasalgan boshqaruv paneli simlari kuchliroq, ammo ular zanglamaydigan po'latdan korroziyaga chidamli xususiyatlarga ega emas. Materialdan qat'i nazar, boshqaruv paneli simlari allaqachon kuchli, chunki ular bir nechta simli to'plamlardan qurilgan.
Boshqaruv paneli sim o'lchamini qanday tanlashim mumkin
Birinchidan, ruxsat etilgan eng yuqori kuchlanish pasayishini o'lchang.
Ikkinchidan, yuk oqimini hisoblang.
Uchinchidan, siz eng mos kabel hisoblangan yuk oqimiga eng yaqin oqim ko'rsatkichiga ega bo'lishini bilishingiz kerak. Kabel o'lchamlari va mos keladigan joriy reytinglari bo'lgan bir nechta jadvallarni Internetda osongina topish mumkin. Tegishli kabelni tanlash uchun bunday jadvaldan foydalaning.
To'rtinchidan, siz tanlagan tizimingizga ko'ra, metr yoki 100 futda kuchlanish pasayishini aniqlash uchun jadvaldan foydalaning.
Beshinchidan, sim o'tkazgichning haqiqiy uzunligi bo'ylab kuchlanish pasayishini hisoblash uchun quyidagi kabel o'lchami va oqim nominal formulasidan foydalaning.
● Agar siz metrga kuchlanishning pasayishini hisoblamoqchi bo'lsangiz, (1m uchun zanjirning haqiqiy uzunligi x volt tushishi) /100
● Agar siz kuchlanishning pasayishini 100 futda topmoqchi bo'lsangiz (100 fut uchun zanjirning haqiqiy uzunligi x volt tushishi) /100
Yuqoridagilarni hisoblab chiqqandan so'ng, siz olingan qiymatni yuk koeffitsienti bilan ko'paytirishingiz kerak:
Yuk koeffitsienti=Kabel tomonidan olinadigan yuk oqimi/Kabelning nominal oqimi (siz ko'rsatayotgan jadvalda ko'rsatilishi kerak).
Endi siz yuk oqimi u orqali o'tganda kabelning kuchlanish pasayishi qiymatiga keldingiz.
Agar bu qiymat maksimal ruxsat etilgan kuchlanish pasayishidan past bo'lsa, u holda tanlangan kabelning o'lchami yaxshi bo'lishi kerak.
Agar qiymat maksimal ruxsat etilgan kuchlanish pasayishi qiymatidan yuqori bo'lsa, unda ko'rsatilgan sxema bo'yicha keyingi katta o'lchamdagi kabel uchun kuchlanish pasayishini hisoblash kerak. Ushbu jarayon kuchlanish pasayishining qiymati maksimal ruxsat etilgan kuchlanish pasayishi qiymatidan kam bo'lgunga qadar davom ettirilishi kerak.
Boshqaruv paneli simi nechta yadroga ega
Elektr kabelining yadrolari soni nisbatan kichik bo'lib, bitta yadroli, ikkita yadroli, 3 yadroli, 4 yadroli va 5 yadroli. Elektr tarmog'ining talablariga ko'ra, maksimal odatda 5 yadro. boshqaruv paneli simlari 2 yadrodan 61 yadrogacha yoki undan ko'p bo'lgan ko'p sonli yadrolarni o'z ichiga olgan boshqaruv signallarini uzatish uchun ishlatiladi. boshqaruv paneli simlari, shuningdek, qoniqarli elektromagnit moslashuv effektlarini olish uchun turli yadroli simli tuzilmalarni va ekranlash choralarini qo'llaydi.
Boshqaruv paneli simlari nimadan yasalgan
Boshqaruv paneli simi odatda galvanizli po'latdan, zanglamaydigan po'latdan yoki boshqa qotishmalardan yasalgan mexanik kabeldan (sim arqon) ishlab chiqariladi. Boshqarish paneli simlari - bu chiqish yoki natijaga olib keladigan kirish yoki harakat mavjud bo'lgan to'p va dastani moslamasi kabi kabellar va komponentlar yig'ilishi yoki tizimi.
Boshqaruv paneli simlarini o'rnatish bo'yicha maslahatlar
● Kabellarning o'tkazuvchan yadrosi
Supero'tkazuvchilar yadro uchun siz o'tkazgich yadrosi qanday materialdan tayyorlanganligini, yadro kesmasining qanchaligini va yadro ichidagi kichik tolalar soni qandayligini bilishingiz kerak. Kabelning uzatish samaradorligi kamaymasligini ta'minlash uchun tegishli qurilish variantlarini ko'rib chiqishingiz mumkin.
Yadro materiali va yadro kesimi uzatish masofasiga ta'sir qiladi. Kichkina tolalar soni yadroning yumshoqligini oshiradi (kabelning egilish radiusini oshiradi) va atrofdagi mexanizmlar tomonidan tebranishlarni yutish qobiliyatini oshiradi.
● Kabellarning ekranli lentasi
Qalqon lentasi signallarni yaxshiroq uzatish uchun quvvat kabellarini boshqarishga yordam beradi. Ular yupqa alyuminiy folga yoki qalay bilan qoplangan mis to'rdan qilingan. Alyuminiy folga qilingan material juda mustahkam, shuning uchun boshqaruv paneli simining shovqinga qarshi qatlamini buzmaslik uchun ruxsat etilgan egilish radiusiga e'tibor berish kerak.
● Kabellarning kuchlanishi
Ishlash kuchlanishi ham elektr kabellarini o'rnatishda e'tiborga olish kerak bo'lgan omil hisoblanadi. Odatda, 3{2}}0V/500V yoki 0,6/1kV kuchlanishli kabellar past kuchlanishli tizimlardan alohida simi o'tkazgich tizimiga o'tkaziladi.<100V.
Boshqaruv paneli simini o'rnatishdan oldin, ish muhiti haqida ma'lum bir tushunchaga ega bo'lish uchun loyihaning texnik talablari va elektr kabeli har kuni ta'sir qilishi kerak bo'lgan aralashmalar haqida diqqat bilan o'rganishingiz kerak.
O'rnatish muhitiga qarab, boshqaruv paneli simlari ko'pincha interferentsiyaga qarshi kabellar, moy va kimyoviy moddalarga chidamli kabellar, yong'inga chidamli kabellar va boshqalar kabi xususiyatlarga ega ko'plab turlarga bo'linadi.
O'rnatish jarayonida nazorat paneli simlari , ikkita muhim omil mavjud elektr kabellari va elektr kabellarining atrof-muhit harorati o'rtasidagi o'rnatish holatiga e'tibor berishimiz kerak.
Yuqoridagi ikkala omil ham amperga bevosita ta'sir qiladi. Bu ishlab chiqarish jarayonida uskunalar uchun elektr uzatish jarayoniga ta'sir qiladi.
● Elektr kabellari orasidagi o'rnatish holati
Kabellar orasidagi o'rnatish joyi uchun amperdagi farqning sababi elektr kabeli ichida hosil bo'lgan issiqlik bilan bog'liq. O'sha paytda elektr energiyasini issiqlik energiyasiga aylantirish jarayoni tufayli elektr energiyasi yo'qoladi.
Agar kabellar bir-birining yonida joylashgan bo'lsa, elektr uzatish vaqtida kabellar orasidagi harorat rezonanslashadi, bu umumiy haroratning oshishiga olib keladi va kabeldagi oqim kuchini kamaytiradi.
● Elektr kabelining atrof-muhit harorati.
O'rnatish atrof-muhit harorati kabelning amperiga katta ta'sir ko'rsatadi. 30 daraja harorat o'zgarish koeffitsienti juda ko'p bo'lmaganda oqim uchun ideal deb hisoblanadi, lekin harorat 60 darajaga ko'tarilganda, amper sezilarli darajada pasayadi. Shuning uchun, boshqaruv paneli simlarini o'rnatish jarayonida biz o'rnatish muhitini, shuningdek, kabellar eng yaxshi samaradorlik bilan ishlashi uchun kabellarni joylashtirishni diqqat bilan ko'rib chiqishimiz kerak.
Bizning fabrikamiz
Liaoning Pengcheng Cable Co., Ltd. 1990 yilda tashkil etilgan bo'lib, Shenyang & Tieling biznes tumanining shimoliy-sharqiy markazida joylashgan bo'lib, sim va kabel ishlab chiqarish korxonalarining har tomonlama mustahkamligi hisoblanadi. Pengcheng Kabelda bir qator xalqaro ilg'or ishlab chiqarish liniyalari, zamonaviy zavodlar, integratsiyalashgan sim va kabel ishlab chiqarish korxonalarining sanoat parklari mavjud. Kompaniya hozirda Liaoning viloyati, Xintaizi sanoat parkida joylashgan bo'lib, deyarli 150 gektar maydonni egallaydi, zavod maydoni 50 gektardan ortiq. Kompaniya asosan egiluvchan mineral izolyatsiyalangan yong'inga chidamli kabellar, slyuda kamarli mineral izolyatsiyalangan gofrirovka qilingan mis qoplamali kabellar va yangi yuqori o'tkazuvchanlik 8000 seriyali bosimga qarshi va siqilishga chidamli alyuminiy qotishma yadroli qulflangan zirhli quvvat kabellarini tadqiq qilish va ishlab chiqish va ishlab chiqarishga sodiqdir. shuningdek, halogensiz past tutunli olovga chidamli kabellar va oddiy sim va kabel va boshqa to'liq spetsifikatsiyali yuqori sifatli kabel mahsulotlari tizimini tadqiq qilish va ishlab chiqish, loyihalash, ishlab chiqarish, marketing va xizmat ko'rsatish. Pengcheng mahsulotlari aqlli tarmoq, energiya quvvati, yashil qurilish, aqlli zavod va shifoxona va boshqa sohalarda keng qo'llaniladi. Hozirda bir qator amaldagi patentlar mavjud.
Bizning sertifikatimiz
Kompaniyaning mahsulotlari ISO9001/IATF16949 sifat menejmenti tizimi sertifikatidan, ISO14001 atrof-muhitni boshqarish tizimi sertifikatidan, ISO45001 mehnat salomatligi va xavfsizligi boshqaruv tizimi sertifikatidan, ISO10012 o'lchovlarni boshqarish tizimi sertifikatidan va boshqa 8 ta asosiy boshqaruv tizimi sertifikatlaridan o'tgan. Shuningdek, milliy sanoat mahsulotini ishlab chiqarish litsenziyasi, milliy majburiy mahsulot sertifikati (3C sertifikati), PCCC sertifikati va Xitoy sifati CQC sertifikati, olovga chidamli yorliq sertifikati, yong'inga chidamli yorliq sertifikati va boshqa sertifikatlar.
TSS
Issiq teglar: boshqaruv paneli sim, Xitoy boshqaruv paneli sim ishlab chiqaruvchilari, etkazib beruvchilar, zavod
